曲軸表面磨削燒傷檢測是發動機生產中的關鍵質量控制環節，主要利用無損檢測技術識別因磨削過熱導致的表層組織損傷。檢測方法及特點如下：
一、主要檢測方法
1.‌磁彈法（巴克豪森噪聲法）‌
‌原理‌：通過分析鐵磁材料磁化過程中磁疇壁移動產生的噪聲信號變化（磁彈性參數MP值），間接反映表層顯微硬度及殘余應力異常。燒傷區域MP值與正常區域存在顯著差異。

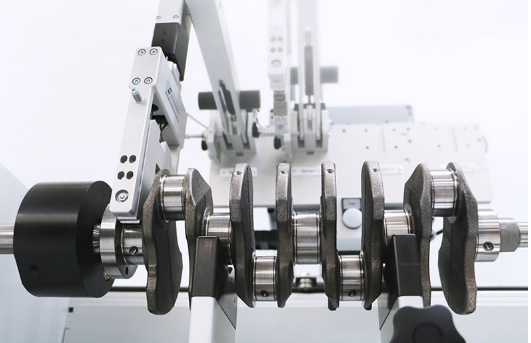

‌設備‌：如ROLLSCAN 350系統，支持多頻段濾波分析（10-70Hz、70-200Hz等），可檢測軸頸、圓角、側臺面等復雜曲面。
‌優勢‌：非破壞性、操作便捷（手動/自動可選），可設置報警閾值實現批量檢測。

2.‌酸蝕法（化學腐蝕法）‌
‌原理‌：采用硝酸酒精等腐蝕劑處理表面，燒傷區域因組織變化呈現特定顏色（如灰色或黑色），通過比色卡對照分級判定燒傷程度。
‌局限‌：破壞工件表面，檢驗周期長，需專業金相知識，僅適用于抽檢或?qū)嶒炇曳治?br />
‌3.殘余應力分析法（X射線衍射法）‌
‌原理‌：使用X射線衍射儀（如Xstress G2R）測量磨削后曲軸表層的殘余應力分布，燒傷區域因過熱產生異常拉應力或壓應力。
‌適用場景‌：深度剖面研究，需配合電解拋光逐層剝離材料，適用于工藝優化而非在線檢測。

二、檢測位置與工業應用

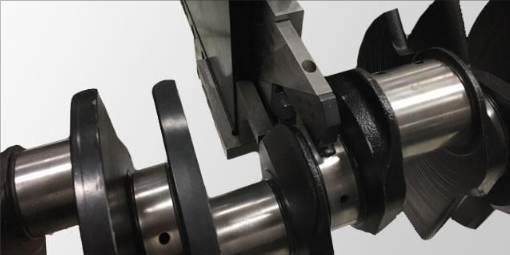

‌關鍵檢測區域‌：軸頸面、內圓角、曲柄臂側臺面、彎角等應力集中部位.
‌應用范圍‌：
覆蓋乘用車至重型卡車曲軸，適應汽油/柴油發動機生產線質檢需求.
擴展至齒輪、軸承、凸輪軸等高精度零件燒傷檢測。
